Fortschritt
95 карточекУзлы и детали
48 комбинаций
| Узел | Номер | Деталь | Карточек |
|---|---|---|---|
| Двигатель / Двигатель / Картер №19 | 9905 87234 0 |
Уплотнительное кольцо вала 110х130х12 | 1 |
| Двигатель / Двигатель / Отбор мощности двигателя №28 | 9902 89101 6 |
Радиальный шарикоподшипник 6313 | 1 |
| Двигатель / Система охлаждения / Система масляного охлаждения №37 | 9902 89125 8 |
Радиальный шарикоподшипник 6201 | 4 |
| Двигатель / Система охлаждения / Система охлаждения №38 | 9902 89088 4 |
Радиальный шарикоподшипник 6305 | 5 |
| Детали основной машины / Детали основной машины / Выкидной канал, выбросной дефлектор и регулировочное устройство №81 | 4032 80236 1 |
Канал | 1 |
| Детали основной машины / Детали основной машины / Выкидной канал, выбросной дефлектор и регулировочное устройство №81 | 4032 80248 2 |
Сегменг конической передачи | 1 |
| Детали основной машины / Детали основной машины / Выкидной канал, выбросной дефлектор и регулировочное устройство №81 | 4032 81216 2 |
Поворотный рычаг | 1 |
| Детали основной машины / Детали основной машины / Измельчительный агрегат №70 | 4031 83264 0 |
Поперечное соединение | 1 |
| Детали основной машины / Детали основной машины / Опора (измельчительный агрегат) №71 | 9902 89047 4 |
Радиальный шарикоподшипник 6206 | 2 |
| Детали основной машины / Детали основной машины / Промежуточная передача №79 | 9902 89094 8 |
Радиальный шарикоподшипник 6309 | 3 |
| Детали основной машины / Детали основной машины / Рама, измельчительный барабан №76 | 4032 80872 8 |
Вертикальный подшипник | 1 |
| Детали основной машины / Детали основной машины / Рама, измельчительный барабан №76 | 9934 93195 0 |
Болт с шестигранной головкой М12х1,5х30 | 1 |
| Детали основной машины / Детали основной машины / Устройство натяжения клинового ремня №69 | 9902 89047 4 |
Радиальный шарикоподшипник 6206 | 2 |
| Детали основной машины / Детали основной машины / Шлифовальное устройство №78 | 4032 80207 2 |
Траверса | 1 |
| Дополнительное оборудование / Платформа фуражная Е 023/Е 021 / Желоб – пальцевой брус – нож с насечками внизу №61 | 4105 00099 8 |
Сегмент | 1 |
| Дополнительное оборудование / Платформа фуражная Е 023/Е 021 / Желоб – пальцевой брус – нож с насечками внизу №61 | 4131 77750 8 |
Нож с насечками внизу, левый | 1 |
| Дополнительное оборудование / Платформа фуражная Е 023/Е 021 / Желоб – пальцевой брус – нож с насечками внизу №61 | 4131 77752 4 |
Нож с насечками внизу, правый | 1 |
| Дополнительное оборудование / Платформа фуражная Е 023/Е 021 / Оснащение для уборки гороха №67 | 4131 77031 7 |
шина, левая | 1 |
| Дополнительное оборудование / Платформа фуражная Е 023/Е 021 / Оснащение для уборки гороха №67 | 4131 77035 8 |
Пластина, средняя | 1 |
| Дополнительное оборудование / Платформа фуражная Е 023/Е 021 / Рама, брус пальцевой – нож с насечками внизу №68 | 4131 77034 1 |
Шина, правая | 1 |
| Дополнительное оборудование / Платформа фуражная Е 023/Е 021 / Транспортный шнек №62 | 9902 89206 6 |
Подшипник самоустанавливающийся | 1 |
| Механизмы управления / Тормоза / Поршневой компрессор №59 | 9902 89126 6 |
Радиальный шарикоподшипник 6305С2 | 5 |
| Оборудование рабочее / Жатка для кукурузы С 299 / Мотовило №119 | 9902 89047 4 |
Радиальный шарикоподшипник 6206 | 2 |
| Оборудование рабочее / Жатка для кукурузы С 299 / Режущий механизм, тяговые цепи и приводы №118 | 9902 89135 4 |
Радиальный шарикоподшипник 16013 | 1 |
| Оборудование рабочее / Подборщик валков Е 294 / Цилиндрическая зубчатая реверсивная передача №104 | 9902 89232 2 |
Роликоподшипник с цилиндрическими роликами NJ207 | 2 |
| Оборудование рабочее / Подборщик широкого захвата 42 / Цилиндрическая зубчатая передача №127 | 9902 89232 2 |
Роликоподшипник с цилиндрическими роликами NJ207 | 2 |
| Оборудование рабочее / Полевая корморезка Е 296 / Рама - пальцевый брус - косилочные ножи с зубьями внизу №106 | 4105 00095 7 |
Палец Н6 | 1 |
| Оборудование рабочее / Полевая корморезка Е 296 / Рама - пальцевый брус - косилочные ножи с зубьями внизу №106 | 4131 77031 7 |
шина, левая | 1 |
| Оборудование рабочее / Полевая корморезка Е 296 / Рама - пальцевый брус - косилочные ножи с зубьями внизу №106 | 4131 77034 1 |
Шина, правая | 1 |
| Оборудование рабочее / Полевая корморезка Е 296 / Рама - пальцевый брус - косилочные ножи с зубьями внизу №106 | 4131 77035 8 |
Пластина, средняя | 1 |
| Оборудование рабочее / Полевая корморезка Е 296 / Рама - пальцевый брус - косилочные ножи с зубьями внизу №106 | 4131 77750 8 |
Нож с насечками внизу, левый | 1 |
| Оборудование рабочее / Полевая корморезка Е 296 / Транспортирующий шнек №107 | 9902 89206 6 |
Подшипник самоустанавливающийся | 1 |
| Система масляного охлаждения №37 | 9902 89125 8 |
Радиальный шарикоподшипник 6201 | 1 |
| Трансмиссия / Мост ведущий / Ведущий мост - ступенчатая коробка передач №44 | 9902 89093 1 |
Радиальный шарикоподшипник 6308С3 | 2 |
| Трансмиссия / Мост ведущий / Ведущий мост - цилиндрическая зубчатая передача №48 | 9902 89101 6 |
Радиальный шарикоподшипник 6313 | 3 |
| Трансмиссия / Мост ведущий / Промежуточный вал №45 | 4221 61038 2 |
Половинка шкива клиноременной передачи | 1 |
| Трансмиссия / Мост ведущий / Промежуточный вал №45 | 9907 91538 3 |
Кольцо круглого сечения | 1 |
| Трансмиссия / Мост ведущий / Цилиндрическая зубчатая реверсивная передача №46 | 9902 89094 8 |
Радиальный шарикоподшипник 6309 | 2 |
| Трансмиссия / Мост ведущий / Цилиндрическая зубчатая реверсивная передача №46 | 9902 89097 2 |
Радиальный шарикоподшипник 6310 | 3 |
| Трансмиссия / Мост ведущий / Цилиндрическая зубчатая реверсивная передача №46 | 9902 89122 5 |
Радиальный шарикоподшипник 6407 | 1 |
| Трансмиссия / Редукторы / Коническая передача №14 | 4131 77530 5 |
Ремень клиновой широкий | 1 |
| Трансмиссия / Редукторы / Коническая передача №14 | 9907 91538 3 |
Кольцо круглого сечения | 1 |
| Цилиндрическая зубчатая реверсивная передача №46 | 9902 89094 8 |
Радиальный шарикоподшипник 6309 | 1 |
| Цилиндрическая зубчатая реверсивная передача №46 | 9902 89097 2 |
Радиальный шарикоподшипник 6310 | 1 |
| Цилиндрическая зубчатая реверсивная передача №104 | 9902 89232 2 |
Роликоподшипник с цилиндрическими роликами NJ207 | 1 |
| Электрооборудование №96 | 9019 97450 0 |

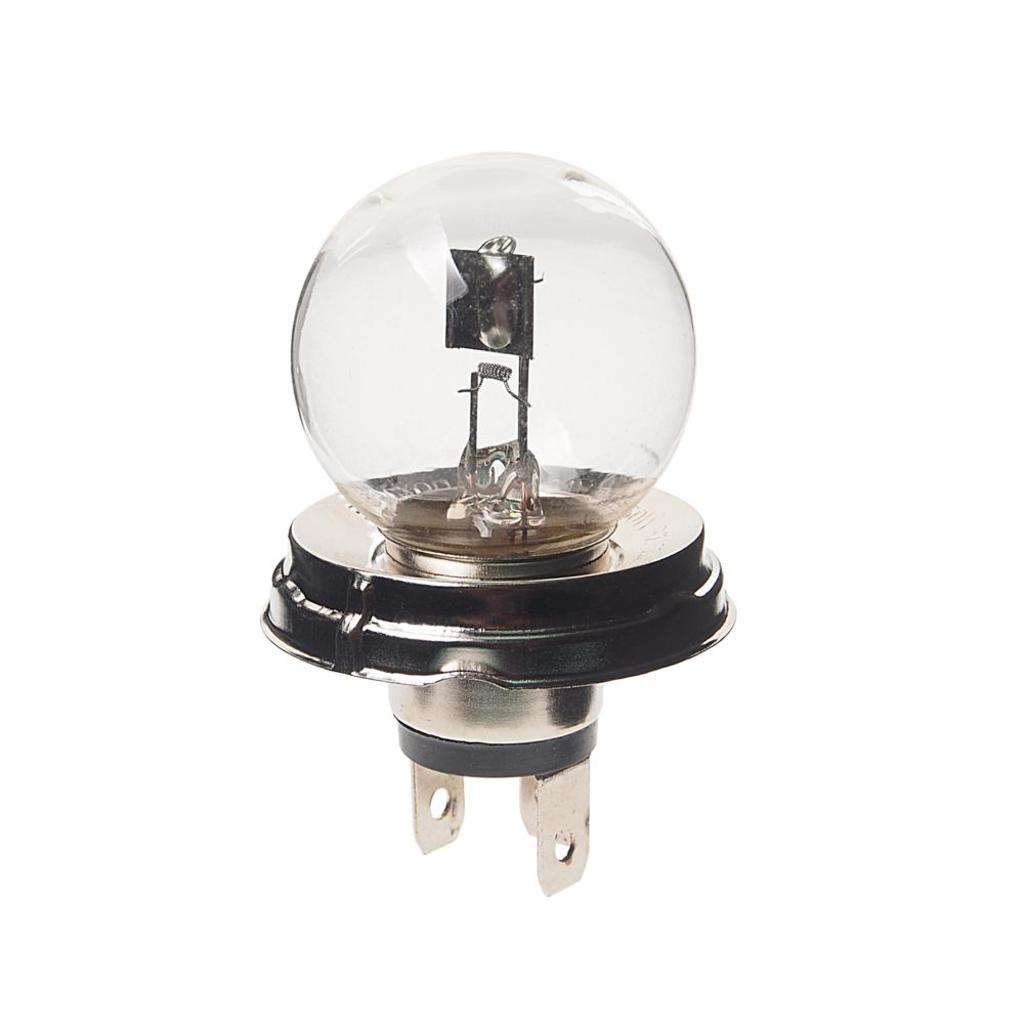

Лампа FSDА 24V 55/50W | 3 |
| Электрооборудование / Электрооборудование / Электрооборудование №96 | 9019 97450 0 |
Лампа FSDА 24V 55/50W | 11 |
| Электрооборудование / Электрооборудование / Электрооборудование №96 | 9019 97451 7 |
Лампа Н3FS-24V 70W | 31 |
